Hub là một thiết bị mạng cơ bản, đóng vai trò trung tâm kết nối cho nhiều thiết bị trong cùng một mạng cục bộ (LAN). Nó cho phép các thiết bị như máy tính, máy in, máy quét, v.v., giao tiếp và chia sẻ tài nguyên với nhau. Mặc dù hiện nay ít phổ biến hơn so với các thiết bị hiện đại hơn như Switch, việc hiểu rõ về Hub vẫn rất quan trọng để nắm bắt lịch sử và nguyên lý cơ bản của mạng máy tính.
Về bản chất, Hub hoạt động bằng cách nhận tín hiệu dữ liệu từ một cổng và sao chép tín hiệu đó đến tất cả các cổng còn lại mà nó kết nối. Điều này có nghĩa là mọi thiết bị được kết nối với Hub đều nhận được bản sao của gói dữ liệu, bất kể gói dữ liệu đó có đích đến là thiết bị đó hay không.
Hình ảnh thiết bị Hub mạng có nhiều cổng kết nối
Hub có một số đặc điểm chính cần lưu ý. Đầu tiên, chúng thường được trang bị nhiều cổng kết nối, từ 4 đến 24 cổng, cho phép kết nối đồng thời một số lượng đáng kể các thiết bị. Thứ hai, Hub nổi bật với sự đơn giản và dễ sử dụng; việc cấu hình gần như không tồn tại, chỉ cần cắm cáp mạng vào là có thể hoạt động. Tuy nhiên, tốc độ truyền dữ liệu của Hub thường bị hạn chế, phụ thuộc vào tốc độ của cổng và thiết bị kết nối, và nhìn chung là chậm hơn so với Switch. Quan trọng nhất, Hub không có khả năng “thông minh” để phân biệt thiết bị đích, dẫn đến việc truyền dữ liệu không chọn lọc đến mọi cổng, tiềm ẩn nguy cơ gây tắc nghẽn mạng khi có nhiều thiết bị hoặc lượng dữ liệu lớn. Dù vậy, với ưu điểm về giá thành rẻ và sự đơn giản, Hub vẫn có thể là lựa chọn phù hợp cho các mạng LAN rất nhỏ, ví dụ như kết nối vài máy tính trong gia đình hoặc văn phòng nhỏ.
Hub hoạt động ở lớp nào trong mô hình OSI?
Để hiểu rõ cách Hub hoạt động, chúng ta cần xem xét mô hình OSI (Open Systems Interconnection). Đây là một mô hình tham chiếu tiêu chuẩn giúp mô tả cách các hệ thống mạng giao tiếp với nhau, chia thành 7 lớp chức năng. Hub hoạt động ở lớp vật lý (Physical Layer), là lớp thấp nhất (lớp 1) trong mô hình OSI. Lớp vật lý chịu trách nhiệm xử lý việc truyền nhận dữ liệu dưới dạng bit qua phương tiện truyền dẫn vật lý như cáp mạng. Các thiết bị hoạt động ở lớp này bao gồm cáp Ethernet, bộ lặp (repeater), card mạng (NIC) và Hub.
Xem Thêm Bài Viết:- Hướng dẫn chi tiết cách vẽ sóng biển bằng bút chì
- Tuổi Mậu Thìn Hợp Màu Gì Để Thu Hút May Mắn
- Hiểu rõ CC, BCC, To trong Gmail: Hướng dẫn sử dụng hiệu quả và chuyên nghiệp
- Tuyển Tập Tranh Tô Màu Hello Kitty Theo Độ Tuổi: Hướng Dẫn Chọn Mẫu Phù Hợp Cho Bé
- Quần màu kem phối với áo màu gì nữ đẹp sành điệu
Nguyên lý hoạt động cơ bản của Hub ở lớp vật lý là tái tạo và truyền tín hiệu điện/ánh sáng. Khi nhận một gói dữ liệu (dưới dạng tín hiệu điện) từ một thiết bị qua một cổng, Hub không phân tích nội dung gói dữ liệu đó (như địa chỉ MAC hay địa chỉ IP). Thay vào đó, nó chỉ đơn giản là khuếch đại tín hiệu (nếu cần thiết để bù đắp suy hao trên cáp) và sao chép bản sao của tín hiệu đó ra tất cả các cổng còn lại.

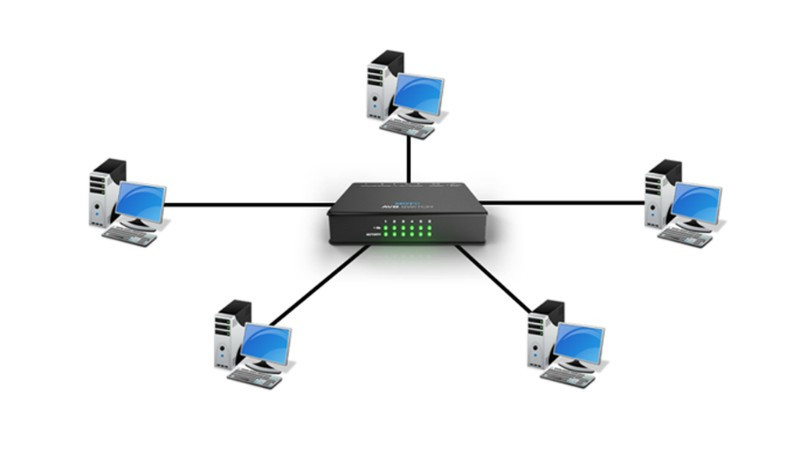

Sơ đồ mô tả cách Hub mạng truyền dữ liệu đến tất cả các thiết bị
Do hoạt động ở lớp vật lý và không có khả năng định tuyến dữ liệu thông minh, Hub sử dụng phương thức truyền dẫn bán song công (half-duplex). Điều này có nghĩa là tại một thời điểm chỉ có duy nhất một thiết bị trong toàn bộ mạng kết nối với Hub có thể truyền dữ liệu; các thiết bị khác phải lắng nghe và đợi đến lượt của mình. Nếu hai thiết bị cố gắng truyền dữ liệu cùng lúc, sẽ xảy ra va chạm dữ liệu (collision), làm hỏng cả hai gói dữ liệu và yêu cầu các thiết bị phải gửi lại. Quá trình này làm giảm hiệu quả mạng và gây ra độ trễ đáng kể trong các mạng có lưu lượng truy cập cao.
Ứng dụng phổ biến của thiết bị Hub
Trong bối cảnh công nghệ mạng ngày càng phát triển, vai trò của Hub dần được thay thế bởi Switch và Router do hiệu suất và tính năng vượt trội. Tuy nhiên, Hub vẫn còn một số ứng dụng nhất định, đặc biệt trong các môi trường đơn giản và yêu cầu chi phí thấp.
Một trong những ứng dụng phổ biến nhất của Hub là kết nối các máy tính và thiết bị trong các mạng LAN nhỏ tại gia đình hoặc văn phòng nhỏ. Hub cung cấp một giải pháp đơn giản và kinh tế để các thiết bị này có thể chia sẻ kết nối internet duy nhất (thường thông qua một Router kết nối với Hub), truy cập các file dữ liệu chung trên một máy chủ cục bộ, hoặc sử dụng chung một máy in mạng.

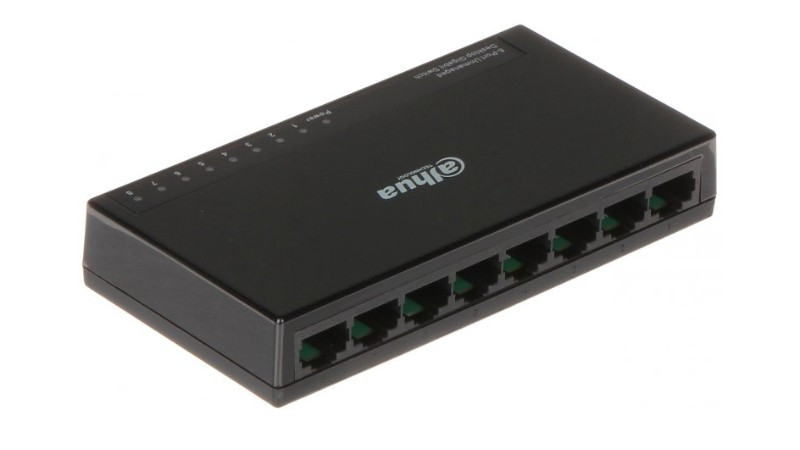

Ví dụ về ứng dụng của Hub trong mạng LAN nhỏ kết nối máy tính và máy in
Ngoài ra, Hub cũng có thể được sử dụng để mở rộng một đoạn mạng Ethernet hiện có bằng cách kết nối nhiều đoạn cáp mạng với nhau. Trong một số trường hợp đặc biệt, các Hub cao cấp có thể được trang bị tính năng giám sát mạng cơ bản, cho phép quản lý viên theo dõi lưu lượng truy cập hoặc phát hiện các vấn đề mạng đơn giản. Hub cũng từng được tìm thấy trong các hệ thống điều khiển công nghiệp để kết nối các cảm biến, bộ điều khiển và thiết bị đầu cuối. Tuy nhiên, do những hạn chế về hiệu suất và va chạm dữ liệu, các ứng dụng này ngày càng ít phổ biến và được thay thế bằng Switch hoặc các giải pháp mạng chuyên dụng hơn.
Những ưu điểm và nhược điểm của Hub mạng
Mặc dù không còn là lựa chọn hàng đầu cho hầu hết các mạng hiện đại, Hub vẫn có những đặc điểm riêng khiến nó phù hợp trong một số trường hợp cụ thể. Việc nắm rõ cả ưu điểm và nhược điểm của Hub là cần thiết để đưa ra quyết định sáng suốt khi thiết kế hoặc nâng cấp hệ thống mạng.
Ưu điểm nổi bật của Hub
Ưu điểm rõ ràng nhất của Hub là giá thành rất rẻ so với Switch hoặc Router. Điều này làm cho nó trở thành lựa chọn hấp dẫn cho những người dùng hoặc doanh nghiệp có ngân sách hạn chế và chỉ cần kết nối mạng cơ bản cho một vài thiết bị.
Hub cực kỳ đơn giản để thiết lập và sử dụng. Không cần cấu hình phần mềm phức tạp, chỉ cần cắm cáp mạng từ các thiết bị vào các cổng của Hub là mạng có thể hoạt động ngay lập tức. Kích thước nhỏ gọn và trọng lượng nhẹ cũng giúp Hub dễ dàng di chuyển và lắp đặt ở bất kỳ đâu.
Ưu điểm của Hub: đơn giản, dễ sử dụng và chi phí thấp cho mạng cơ bản
Ngoài ra, Hub có khả năng tương thích với nhiều loại cáp mạng khác nhau (cáp đồng trục, cáp xoắn đôi) trong cùng một tiêu chuẩn (ví dụ Ethernet). Một số loại Hub thụ động (passive hub) thậm chí không cần nguồn điện riêng để hoạt động, lấy nguồn từ các thiết bị kết nối (mặc dù đa số là Hub chủ động – active hub – cần nguồn điện để khuếch đại tín hiệu). Hub cũng được xem là an toàn về mặt phát xạ, không tạo ra nhiều nhiễu điện từ (EMI) ảnh hưởng đến sức khỏe con người hoặc các thiết bị điện tử nhạy cảm xung quanh.
Nhược điểm chính của Hub
Nhược điểm lớn nhất của Hub là tốc độ truyền dữ liệu bị hạn chế và khả năng gây tắc nghẽn mạng. Do Hub chia sẻ băng thông tổng cho tất cả các thiết bị kết nối và truyền dữ liệu đến mọi cổng, hiệu suất mạng sẽ giảm đáng kể khi có nhiều thiết bị hoạt động hoặc lượng dữ liệu truyền tải lớn.
Cơ chế truyền dữ liệu quảng bá (broadcasting) đến tất cả các cổng khiến nguy cơ xảy ra va chạm dữ liệu (collision) rất cao, đặc biệt trong các mạng lớn hơn hoặc hoạt động ở chế độ bán song công. Va chạm dữ liệu làm giảm thông lượng mạng và tăng độ trễ. Hub tạo ra một “miền đụng độ” (collision domain) duy nhất cho tất cả các thiết bị kết nối, nghĩa là chỉ một thiết bị có thể truyền dữ liệu tại một thời điểm mà không bị va chạm.

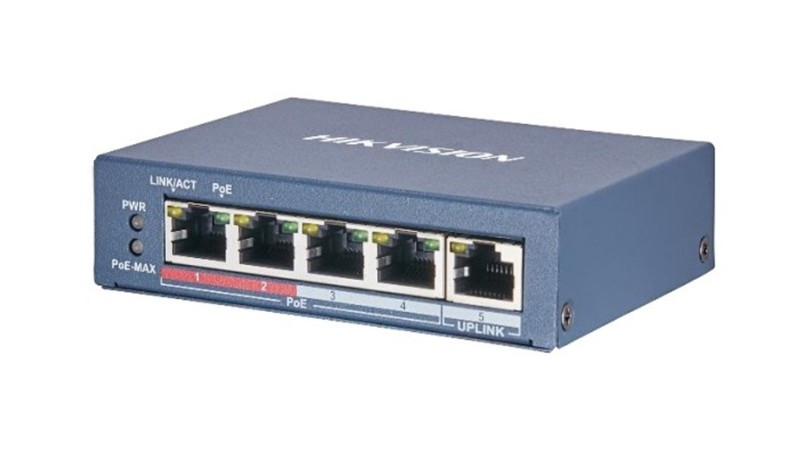

Nhược điểm của Hub: nguy cơ tắc nghẽn mạng do truyền dữ liệu quảng bá đến mọi cổng
Thiếu tính năng thông minh cũng là một nhược điểm. Hub không thể hỗ trợ các tính năng nâng cao như QoS (Quality of Service) để ưu tiên các loại lưu lượng dữ liệu quan trọng (ví dụ: thoại, video), khiến nó không phù hợp với các ứng dụng yêu cầu độ nhạy cao về thời gian. Nó thường chỉ hỗ trợ một loại mạng duy nhất (ví dụ: chỉ Ethernet) và không có khả năng phân biệt giữa các loại lưu lượng hoặc thiết bị.
Phân biệt rõ ràng giữa Hub và Switch
Hub và Switch đều là những thiết bị mạng quan trọng được sử dụng để kết nối nhiều thiết bị trong mạng LAN. Tuy nhiên, chúng có những điểm khác biệt cơ bản về cách thức hoạt động, hiệu suất và tính năng, dẫn đến việc Switch dần thay thế Hub trong hầu hết các mạng hiện đại.
Điểm tương đồng giữa Switch và Hub
Điểm giống nhau cơ bản nhất là cả Hub và Switch đều đóng vai trò là trung tâm kết nối vật lý trong mạng LAN. Chúng cung cấp nhiều cổng để các thiết bị đầu cuối (máy tính, máy in, máy chủ, v.v.) có thể cắm cáp mạng vào. Cả hai đều nhận tín hiệu từ một cổng và có nhiệm vụ chuyển tiếp tín hiệu đó đi.

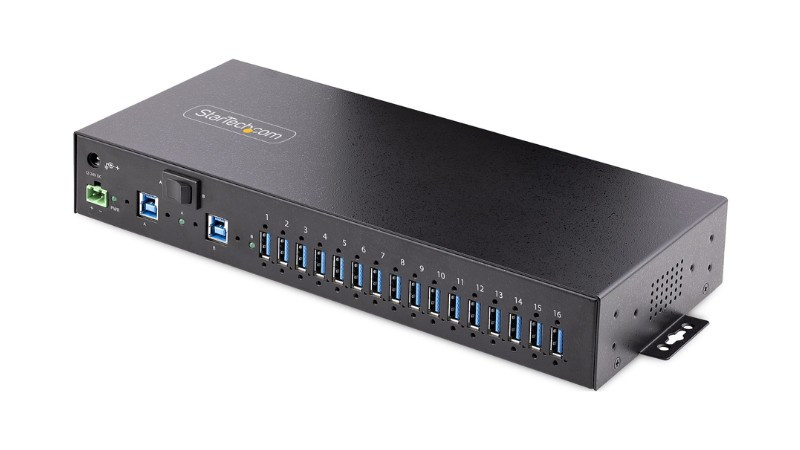

So sánh hình thức bên ngoài giữa thiết bị mạng Hub và Switch
Điểm khác biệt cốt lõi giữa Hub và Switch
Sự khác biệt chính nằm ở lớp hoạt động trong mô hình OSI và cách xử lý dữ liệu. Hub hoạt động ở lớp vật lý (lớp 1) và chỉ đơn thuần sao chép tín hiệu điện đến mọi cổng. Switch hoạt động ở lớp liên kết dữ liệu (Data Link Layer, lớp 2) và sử dụng địa chỉ MAC để xác định thiết bị đích và chỉ gửi dữ liệu đến cổng kết nối với thiết bị đó.
| Tính năng | Hub | Switch |
|---|---|---|
| Lớp OSI hoạt động | Lớp 1 (Vật lý) | Lớp 2 (Liên kết dữ liệu), một số Switch lớp 3 (Mạng) hoặc cao hơn |
| Cách xử lý dữ liệu | Sao chép (Broadcast) tín hiệu đến tất cả các cổng. | Chuyển mạch (Forward) dữ liệu dựa trên địa chỉ MAC đến cổng đích cụ thể. |
| Tốc độ & Băng thông | Chia sẻ băng thông chung giữa tất cả các thiết bị. Tốc độ chậm hơn. | Mỗi cổng có băng thông riêng. Tốc độ nhanh hơn, hiệu quả cao hơn. |
| Miền đụng độ | Tạo ra một miền đụng độ duy nhất cho tất cả các cổng. | Mỗi cổng thường là một miền đụng độ riêng biệt. Nguy cơ va chạm thấp. |
| Miền quảng bá | Không phân chia miền quảng bá. Quảng bá đến mọi cổng. | Có thể phân chia miền quảng bá bằng VLAN (Virtual LAN). |
| Hiệu suất | Dễ gây tắc nghẽn trong mạng có nhiều thiết bị/lưu lượng. | Giảm tắc nghẽn, hiệu suất cao hơn, đặc biệt trong mạng lớn. |
| Độ trễ | Cao hơn do xử lý đơn giản và va chạm tiềm ẩn. | Thấp hơn do chuyển mạch trực tiếp đến đích. |
| Tính năng nâng cao | Hầu như không có. | Hỗ trợ QoS, VLAN, bảo mật cổng, quản lý mạng,… (tùy loại Switch). |
| Giá thành | Rẻ hơn. | Đắt hơn. |
Nhờ khả năng chuyển mạch thông minh, Switch tạo ra một mạng hiệu quả hơn, ít bị tắc nghẽn và có độ trễ thấp hơn so với Hub. Mỗi kết nối trên Switch hoạt động như một đoạn mạng độc lập, cho phép nhiều cặp thiết bị truyền dữ liệu đồng thời mà không gây va chạm. Đây là lý do chính khiến Switch trở thành xương sống của hầu hết các mạng LAN hiện đại.
Một số câu hỏi thường gặp về Hub
Bên cạnh các khái niệm và tính năng cơ bản, còn một số thuật ngữ và câu hỏi thường liên quan đến Hub mà người dùng có thể thắc mắc.
Class Hub là gì?
Thuật ngữ “Class Hub” được sử dụng để phân loại Hub theo chuẩn Ethernet (đặc biệt là 10BASE-T và 100BASE-TX) dựa trên độ trễ lan truyền tín hiệu tối đa mà Hub thêm vào đường truyền. Điều này quan trọng khi kết nối nhiều Hub lại với nhau trong một mạng lớn, vì tổng độ trễ trên đường truyền cần nằm trong giới hạn cho phép để tránh lỗi và va chạm.
Có hai loại Class Hub chính:
- Class 1 Hub: Có độ trễ tối đa cao hơn (chuẩn 10BASE-T), khoảng 140 bit time. Chúng có thể kết nối với cả Hub Class 1 và Class 2. Tuy nhiên, trong một đoạn mạng (segment) sử dụng cáp xoắn đôi, chỉ được phép sử dụng tối đa 4 Hub (gồm 2 Hub Class 1 hoặc 4 Hub Class 2) để đảm bảo độ trễ không vượt quá giới hạn.
- Class 2 Hub: Có độ trễ tối đa thấp hơn (chuẩn 100BASE-TX), khoảng 92 bit time. Chúng được thiết kế để kết nối trực tiếp với các thiết bị đầu cuối hoặc với một Hub Class 1 duy nhất làm trung tâm kết nối các Hub Class 2 khác. Chuẩn 100BASE-TX chỉ cho phép tối đa 2 Hub trong một đoạn mạng, và nếu sử dụng Hub Class 1, nó phải là Hub trung tâm kết nối hai Hub Class 2.

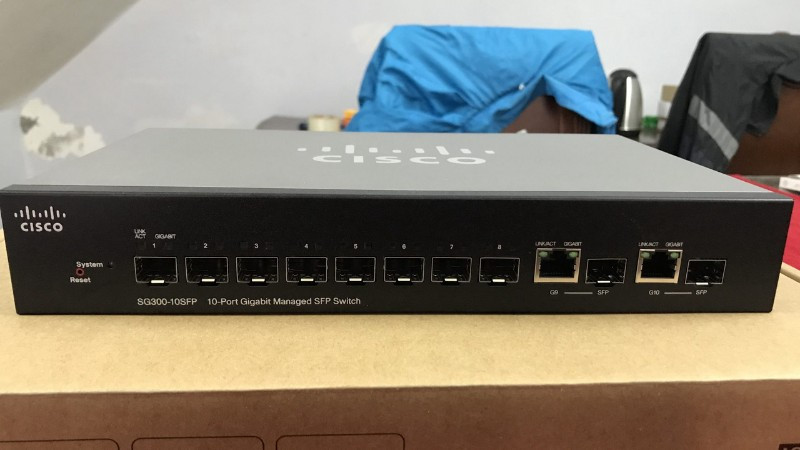

Minh họa các loại Class Hub và tốc độ truyền dữ liệu khác nhau (10Mbps, 100Mbps)
Ngoài ra, với sự phát triển của chuẩn mạng, có các loại Hub tốc độ cao hơn như Hub Gigabit (hỗ trợ 1 Gbps) hoặc các biến thể đặc biệt như Hub PoE (cung cấp nguồn qua cáp Ethernet), nhưng chúng ít phổ biến hơn và thường bị thay thế bởi Switch có tính năng tương đương. Việc lựa chọn Class Hub phù hợp phụ thuộc vào tốc độ mạng mong muốn (10Mbps hay 100Mbps) và cấu trúc vật lý của mạng (số lượng Hub cần kết nối).
Dual Speed Hub là gì?
Dual Speed Hub là loại Hub được thiết kế để hoạt động ở cả hai tốc độ phổ biến của Ethernet: 10 Mbps và 100 Mbps. Khác với các Hub đơn tốc độ, Dual Speed Hub có khả năng tự động cảm nhận tốc độ của thiết bị được kết nối vào từng cổng và hoạt động ở tốc độ phù hợp (ví dụ: 10BASE-T hoặc 100BASE-TX).
Mục đích của Dual Speed Hub là mang lại sự linh hoạt khi kết nối các thiết bị có tốc độ khác nhau trong cùng một Hub. Tuy nhiên, do cơ chế hoạt động cơ bản của Hub là truyền dữ liệu quảng bá, việc kết nối các thiết bị 10 Mbps và 100 Mbps vào cùng một Dual Speed Hub có thể gây ra vấn đề tương thích và hiệu suất.

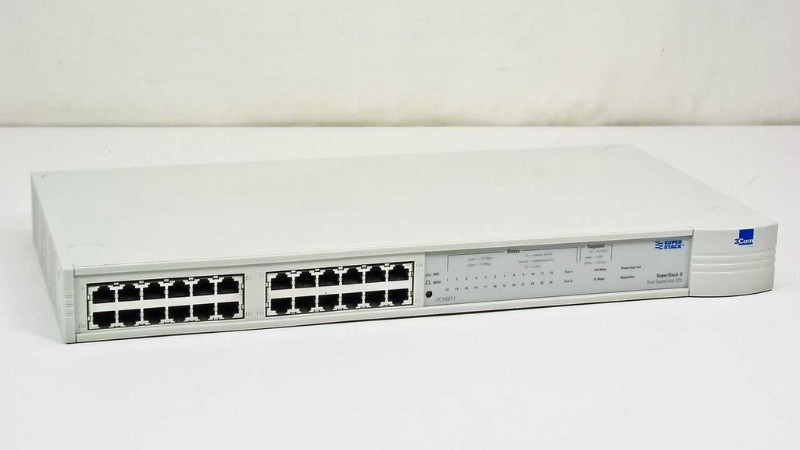

Giải thích về Dual Speed Hub hỗ trợ hai tốc độ và vấn đề tương thích
Cụ thể, khi một thiết bị 100 Mbps truyền dữ liệu, Hub sẽ nhận và sao chép gói dữ liệu đó ra tất cả các cổng. Các thiết bị 10 Mbps kết nối vào Hub sẽ gặp khó khăn trong việc xử lý gói dữ liệu tốc độ cao này một cách hiệu quả, có thể dẫn đến lỗi hoặc mất gói tin (gọi là lỗi “model” hoặc lỗi tương tự). Ngược lại, khi thiết bị 10 Mbps truyền, Hub cũng sao chép ra các cổng 100 Mbps. Dù các thiết bị 100 Mbps có thể nhận gói tin này, hiệu suất tổng thể vẫn bị kéo xuống tốc độ của thiết bị chậm nhất khi truyền nhận giữa các thiết bị ở tốc độ khác nhau. Switch, với khả năng chuyển mạch thông minh và quản lý băng thông trên từng cổng riêng biệt, giải quyết vấn đề này hiệu quả hơn nhiều bằng cách tạo ra các kết nối riêng biệt ở tốc độ phù hợp cho từng thiết bị. Do đó, nếu cần kết nối các thiết bị ở tốc độ hỗn hợp, Switch là lựa chọn ưu việt hơn hẳn so với Dual Speed Hub.
Tạm kết
Qua những thông tin trên, chúng ta đã cùng tìm hiểu chi tiết về Hub – một trong những thiết bị mạng cơ bản nhất. Từ khái niệm, cách thức hoạt động đơn giản ở lớp vật lý (Lớp 1 OSI) thông qua cơ chế quảng bá dữ liệu, đến các ứng dụng phổ biến trong mạng LAN nhỏ, cũng như những ưu điểm về chi phí thấp và nhược điểm cố hữu về hiệu suất và khả năng gây tắc nghẽn. Việc phân biệt rõ Hub với Switch, một thiết bị mạng lớp 2 thông minh hơn, càng làm nổi bật vai trò và giới hạn của Hub trong bối cảnh mạng hiện đại. Mặc dù không còn được sử dụng rộng rãi như trước, việc hiểu về Hub vẫn cung cấp nền tảng kiến thức quan trọng về nguyên lý hoạt động của mạng máy tính, giúp chúng ta đánh giá đúng đắn hơn về các công nghệ mạng ngày nay và đưa ra lựa chọn thiết bị phù hợp nhất cho từng nhu cầu cụ thể.
