IC là gì? Tìm hiểu về Mạch Tích Hợp từ A đến Z Bài Mới

IC (Integrated Circuit) là thuật ngữ viết tắt từ tiếng Anh, có nghĩa là Mạch Tích Hợp hoặc chip. Đây là tập hợp của hàng trăm, hàng ngàn, thậm chí hàng triệu linh kiện điện tử khác nhau như điện trở, tụ điện, diode, transistor được tích hợp trên một đế bán dẫn duy nhất, thường là silicon. Các linh kiện này được kết nối với nhau theo một cấu trúc nhất định để thực hiện một hoặc nhiều chức năng điện tử phức tạp. Kích thước nhỏ gọn nhưng khả năng xử lý mạnh mẽ đã biến IC trở thành một trong những phát minh quan trọng nhất của thế kỷ 20, đặt nền móng cho sự phát triển của ngành công nghiệp điện tử hiện đại.

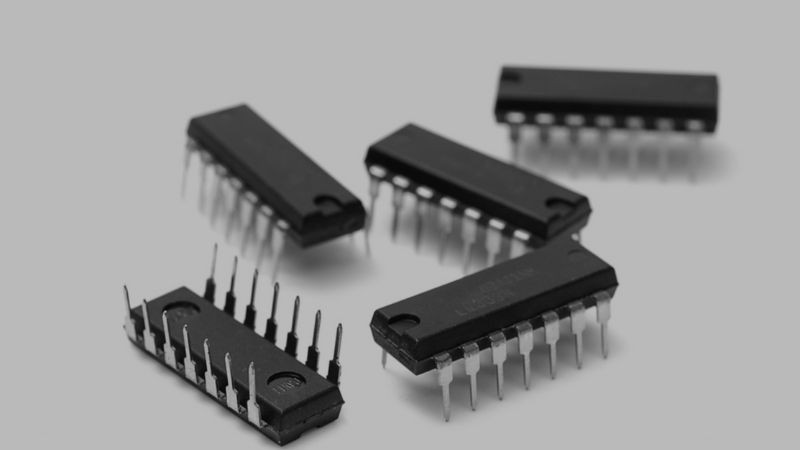

Nhiều loại chip IC khác nhau trên bề mặt

IC được ứng dụng rộng rãi trong mọi lĩnh vực của đời sống, từ các thiết bị điện tử tiêu dùng quen thuộc như điện thoại thông minh, máy tính xách tay, tivi, máy ảnh, đến các hệ thống phức tạp trong công nghiệp, quân sự, y tế và hàng không vũ trụ. Nhu cầu thị trường liên tục tăng trưởng thúc đẩy các nhà sản xuất không ngừng nghiên cứu và cải tiến để tạo ra các IC nhỏ gọn hơn, tiêu thụ ít năng lượng hơn nhưng lại có hiệu suất hoạt động cao hơn.

Lịch sử hình thành và phát triển của IC

Nền tảng cho sự ra đời của IC bắt nguồn từ phát minh transistor vào năm 1947 bởi ba nhà khoa học John Bardeen, Walter Brattain và William Shockley tại Bell Labs. Transistor là một bước tiến vượt bậc so với đèn chân không, mở ra khả năng thu nhỏ và tăng hiệu suất các mạch điện tử.

Bước đột phá quan trọng tiếp theo diễn ra vào năm 1958, khi kỹ sư Jack Kilby làm việc tại Texas Instruments phát minh ra mạch tích hợp đầu tiên. Mạch này được tạo ra trên một miếng germanium duy nhất, tích hợp các thành phần cơ bản như transistor, điện trở và tụ điện. Gần như cùng thời điểm, Robert Noyce tại Fairchild Semiconductor độc lập phát triển một phiên bản mạch tích hợp sử dụng silicon, vật liệu phổ biến hơn và có quy trình sản xuất hiệu quả hơn. Noyce đã cải tiến kỹ thuật quang khắc (photolithography) và phân tán nhiệt (thermal diffusion), tạo ra phương pháp sản xuất IC hàng loạt khả thi. Sự kết hợp và phát triển từ công trình của Kilby và Noyce đã định hình ngành công nghiệp vi điện tử, mở ra kỷ nguyên của các thiết bị điện tử nhỏ gọn và mạnh mẽ như chúng ta thấy ngày nay.

Xem Thêm Bài Viết:

• Cách Chụp Ảnh Hộ Chiếu Chuẩn Quy Định Đơn Giản Tại Nhà
• Khám Phá Cách Vẽ Cá Chép Đơn Giản Cho Người Mới Bắt Đầu
• Khám Phá Toàn Diện Thiết Kế Kiến Trúc Là Gì Hiện Nay
• Sum họp vẽ tranh đề tài gia đình: Khoảnh khắc yêu thương
• Bí Quyết **Chụp Hình Ở Bảo Tàng Mỹ Thuật** Đẹp Lung Linh

Tấm bán dẫn wafer chứa nhiều chip IC được sản xuất hàng loạt

Sau những phát minh ban đầu này, IC nhanh chóng trở thành công nghệ nền tảng cho hầu hết các thiết bị điện tử. Nhu cầu về các sản phẩm nhỏ gọn, hiệu năng cao và giá thành hợp lý đã thúc đẩy sự phát triển vượt bậc của công nghệ chế tạo IC, từ đó tạo ra cuộc cách mạng trong lĩnh vực máy tính, viễn thông và nhiều ngành công nghiệp khác.

Cấu tạo cơ bản của một IC

Mặc dù IC có cấu trúc phức tạp tùy thuộc vào chức năng, nhưng chúng đều được xây dựng dựa trên một số thành phần cơ bản tích hợp trên đế bán dẫn. Các thành phần chính cấu tạo nên một mạch tích hợp bao gồm:

• Substrate (Đế bán dẫn): Là lớp vật liệu nền, thường là silicon tinh khiết. Đây là nơi các thành phần điện tử khác được tạo ra hoặc đặt lên.
• Transistors: Các bóng bán dẫn là thành phần cốt lõi, hoạt động như các công tắc điện tử để điều khiển dòng điện. Hàng triệu, thậm chí hàng tỷ transistor có thể được tích hợp trên một chip duy nhất.
• Diodes: Các linh kiện bán dẫn cho phép dòng điện chạy qua theo một hướng duy nhất.
• Resistors (Điện trở): Linh kiện dùng để hạn chế dòng điện.
• Capacitors (Tụ điện): Linh kiện dùng để lưu trữ năng lượng dưới dạng điện tích.
• Interconnects (Các đường kết nối): Là các dây dẫn siêu nhỏ (thường bằng đồng hoặc nhôm) được tạo ra trên bề mặt chip bằng kỹ thuật quang khắc, dùng để kết nối các linh kiện khác nhau lại với nhau, hình thành mạch điện hoàn chỉnh.
• Dielectric Layers (Các lớp điện môi): Các lớp cách điện (thường là silicon dioxide) được đặt giữa các lớp kim loại để ngăn chặn dòng điện rò rỉ và cách ly các đường kết nối.
• Metal Layers (Các lớp kim loại): Nhiều lớp kim loại có thể được xếp chồng lên nhau để tạo ra mạng lưới dây dẫn phức tạp trên chip.
• Passivation Layer (Lớp bảo vệ): Lớp trên cùng có tác dụng bảo vệ các thành phần bên dưới khỏi tác động của môi trường bên ngoài như ẩm, bụi bẩn, và hư hỏng vật lý.
• Bonding Pads (Điểm nối): Các miếng kim loại nhỏ ở rìa chip, nơi các dây dẫn (bonding wires) được hàn nối để kết nối IC với vỏ bọc (package) và các chân (pins) của nó, từ đó kết nối với mạch ngoài.

Minh họa cấu trúc các lớp cơ bản bên trong một chip IC

Sự kết hợp phức tạp của các thành phần này trên một đế bán dẫn nhỏ gọn là yếu tố tạo nên sức mạnh và sự linh hoạt của mạch tích hợp, cho phép chúng thực hiện các chức năng từ đơn giản đến cực kỳ phức tạp.

Công dụng và vai trò quan trọng của IC

IC đóng vai trò trung tâm trong hầu hết các thiết bị điện tử hiện đại nhờ khả năng tích hợp cao, hiệu suất làm việc ổn định và kích thước nhỏ gọn. Về cơ bản, IC là một mạch điện hoàn chỉnh được thu nhỏ ở mức độ vi mô. Bằng cách kết nối các thành phần điện tử cơ bản như transistor, diode, điện trở, tụ điện trên một chip duy nhất, IC có thể thực hiện các chức năng chuyên biệt như xử lý tín hiệu, lưu trữ dữ liệu, thực hiện các phép tính logic hoặc khuếch đại tín hiệu.

Mỗi loại IC được thiết kế để đáp ứng một nhu cầu cụ thể. Có những IC chuyên dùng cho bộ nhớ (RAM, ROM), có những loại chuyên xử lý tín hiệu số (DSP), vi xử lý (CPU), vi điều khiển (Microcontroller), hoặc các mạch khuếch đại (Amplifier). Nhờ ưu điểm về kích thước siêu nhỏ, tốc độ hoạt động cao, độ chính xác vượt trội và tiêu thụ năng lượng thấp, IC đã thay thế các mạch điện tử cồng kềnh được xây dựng từ các linh kiện rời rạc. Điều này không chỉ giúp giảm kích thước và trọng lượng của thiết bị mà còn nâng cao hiệu suất và độ tin cậy của chúng.

Một bảng mạch điện tử chứa nhiều chip IC và các linh kiện khác

IC là nhân tố cốt lõi cho sự phát triển của máy tính cá nhân, điện thoại di động, Internet, và cuộc cách mạng công nghệ thông tin toàn cầu. Vai trò của nó không chỉ dừng lại ở việc thu nhỏ mạch điện, mà còn mở ra khả năng tạo ra các hệ thống phức tạp và thông minh hơn, định hình cuộc sống hiện đại của chúng ta.

Ứng dụng thực tế của IC trong đời sống và công nghiệp

Sự phổ biến và linh hoạt của IC đã đưa chúng vào hầu hết mọi ngóc ngách của cuộc sống hiện đại. Từ những thiết bị quen thuộc hàng ngày đến các hệ thống công nghiệp quy mô lớn, IC đều đóng vai trò thiết yếu.

Ứng dụng trong các ngành công nghiệp

Trong ngành hàng không và vũ trụ, IC là thành phần không thể thiếu trong các hệ thống điều khiển chuyến bay, hệ thống dẫn đường, thông tin liên lạc và các thiết bị giám sát an toàn trên máy bay và tàu vũ trụ, nơi độ tin cậy và kích thước nhỏ gọn là cực kỳ quan trọng.

Ngành công nghiệp nặng như nhiệt điện, hóa chất sử dụng IC trong các hệ thống kiểm soát nhiệt độ, áp suất, và tự động hóa quy trình, giúp vận hành hiệu quả và an toàn hơn.

Trong lĩnh vực quân sự, IC được ứng dụng rộng rãi trong các hệ thống radar, thiết bị định vị, thông tin liên lạc an toàn, và các hệ thống vũ khí thông minh, yêu cầu khả năng xử lý tín hiệu tốc độ cao và độ bền trong môi trường khắc nghiệt.

Đối với ngành công nghiệp năng lượng, IC góp mặt trong các hệ thống quản lý năng lượng tòa nhà thông minh, bộ biến tần cho năng lượng mặt trời, hệ thống điều khiển đèn LED chiếu sáng công cộng và công nghiệp, giúp tiết kiệm năng lượng và tối ưu hóa hiệu suất.

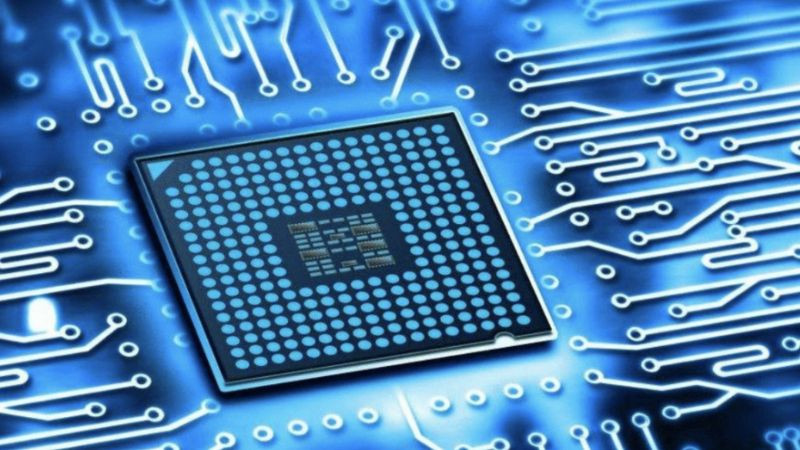

Cận cảnh một chip IC gắn trên bảng mạch trong môi trường công nghiệp

Ứng dụng trong chế tạo thiết bị điện tử

Trong lĩnh vực thiết bị điện tử tiêu dùng, IC hiện diện khắp nơi. Điện thoại thông minh, máy tính bảng, máy tính xách tay, tivi thông minh, máy ảnh kỹ thuật số đều chứa hàng chục, thậm chí hàng trăm IC khác nhau đảm nhận các chức năng từ xử lý trung tâm (CPU), xử lý đồ họa (GPU), quản lý bộ nhớ, kết nối không dây (Wi-Fi, Bluetooth), đến xử lý âm thanh và hình ảnh. Các thiết bị gia dụng thông minh như tủ lạnh, máy giặt, điều hòa cũng sử dụng vi điều khiển (một dạng IC) để điều khiển hoạt động. Ngay cả các thiết bị đơn giản như khóa cửa điện tử cũng có IC tích hợp để xử lý mã PIN hoặc tín hiệu từ thẻ RFID.

Bộ khuếch đại và xử lý âm thanh: IC op-amp (operational amplifier) và các loại IC xử lý âm thanh chuyên dụng được sử dụng rộng rãi trong các hệ thống âm thanh hi-fi, loa, tai nghe, và thiết bị thu phát tín hiệu âm thanh cho các sự kiện.

Bộ nhớ: Các loại IC như RAM (Bộ nhớ truy cập ngẫu nhiên) và ROM (Bộ nhớ chỉ đọc) là thành phần thiết yếu trong máy tính và các thiết bị điện tử khác, dùng để lưu trữ dữ liệu tạm thời hoặc vĩnh cửu.

Cảm biến và xử lý tín hiệu cảm biến: IC được tích hợp trong các loại cảm biến gia tốc, cảm biến con quay hồi chuyển, cảm biến nhiệt độ, cảm biến ánh sáng, và áp suất. Chúng không chỉ thu nhận tín hiệu vật lý mà còn có thể xử lý sơ bộ hoặc chuyển đổi tín hiệu đó thành dạng số để các bộ xử lý khác có thể làm việc.

Vi điều khiển (Microcontroller): Đây là một loại IC tích hợp CPU, bộ nhớ và các thiết bị ngoại vi trên cùng một chip. Vi điều khiển được sử dụng như “bộ não” trong rất nhiều thiết bị từ đồ chơi trẻ em, remote điều khiển, thiết bị y tế cầm tay, đến các hệ thống điều khiển trong ô tô và máy móc công nghiệp tự động.

Nhiều loại chip IC với kích thước và hình dạng khác nhau

Nhìn chung, IC là công nghệ nền tảng cho thế giới kỹ thuật số ngày nay. Khả năng tích hợp nhiều chức năng phức tạp vào một chip nhỏ bé đã cách mạng hóa thiết kế và sản xuất thiết bị điện tử, mang lại hiệu suất cao hơn, kích thước nhỏ gọn hơn và giá thành hợp lý hơn cho người tiêu dùng.

Phân loại các loại IC phổ biến hiện nay

IC rất đa dạng về loại hình và chức năng, phục vụ cho vô số ứng dụng khác nhau. Có nhiều cách để phân loại IC dựa trên các tiêu chí khác nhau:

Theo công nghệ chế tạo

Phân loại dựa trên phương pháp sản xuất và vật liệu sử dụng:

• IC Monolithic (Nguyên khối): Phổ biến nhất hiện nay. Tất cả các thành phần điện tử được tạo ra trên một miếng vật liệu bán dẫn đơn tinh thể duy nhất (thường là silicon) thông qua các quy trình phức tạp như quang khắc, pha tạp, lắng đọng vật liệu.
• IC lai (Hybrid IC): Kết hợp nhiều chip IC monolithic hoặc các linh kiện rời rạc (điện trở, tụ điện) trên cùng một đế (substrate) bằng gốm hoặc kính. Chia thành hai loại chính: mạch màng dày (thick film) và mạch màng mỏng (thin film).
  • Mạch màng mỏng: Tạo các đường dẫn và điện trở bằng cách lắng đọng lớp vật liệu rất mỏng lên đế cách điện. Thường được dùng trong các ứng dụng yêu cầu độ chính xác cao hoặc trong sản xuất màn hình phẳng (ví dụ: TFT).
  • Mạch màng dày: Tạo các đường dẫn và điện trở bằng cách in các lớp vật liệu dẫn điện hoặc điện trở lên đế gốm, sau đó nung ở nhiệt độ cao. Chi phí thấp hơn màng mỏng nhưng độ chính xác kém hơn.

Tấm silicon wafer chứa hàng ngàn chip IC đang trong quá trình sản xuất

Theo công dụng của mạch

Phân loại dựa trên chức năng mà IC thực hiện:

• IC xử lý (Processor ICs): Bao gồm CPU (Bộ xử lý trung tâm), GPU (Bộ xử lý đồ họa), DSP (Bộ xử lý tín hiệu số). Thực hiện các phép tính và điều khiển hoạt động của hệ thống.
• IC bộ nhớ (Memory ICs): Dùng để lưu trữ dữ liệu. Bao gồm RAM (truy cập ngẫu nhiên), ROM (chỉ đọc), bộ nhớ Flash, EEPROM.
• IC logic (Logic ICs): Thực hiện các phép toán logic cơ bản (AND, OR, NOT) hoặc phức tạp hơn, tạo thành các cổng logic, flip-flop, bộ đếm, v.v.
• IC tương tự (Analog ICs): Xử lý các tín hiệu liên tục, ví dụ như IC khuếch đại (Op-amp), IC điều chỉnh điện áp, IC so sánh.
• IC tín hiệu hỗn hợp (Mixed-signal ICs): Kết hợp cả mạch tương tự và số trên cùng một chip, ví dụ như ADC (Bộ chuyển đổi tương tự sang số) và DAC (Bộ chuyển đổi số sang tương tự).
• IC quản lý năng lượng (Power Management ICs): Quản lý và phân phối nguồn điện cho các thành phần khác trong hệ thống, bao gồm IC sạc pin, IC chuyển đổi DC-DC, IC điều chỉnh điện áp.
• IC giao tiếp (Interface ICs): Hỗ trợ kết nối và truyền dữ liệu giữa các thiết bị hoặc các bộ phận khác nhau, ví dụ như IC điều khiển USB, Ethernet, Wi-Fi, Bluetooth.
• Vi điều khiển (Microcontroller – MCU): Tích hợp CPU, bộ nhớ và các cổng I/O trên một chip, được thiết kế để điều khiển các hệ thống nhúng cụ thể (ví dụ: trong thiết bị gia dụng, ô tô).
• System-on-a-Chip (SoC): Tích hợp hầu hết hoặc tất cả các thành phần của một hệ thống điện tử (CPU, GPU, bộ nhớ, giao tiếp không dây, v.v.) lên một chip duy nhất. Phổ biến trong điện thoại thông minh và máy tính bảng.
• ASIC (Application-Specific Integrated Circuit): Mạch tích hợp được thiết kế riêng cho một ứng dụng cụ thể, mang lại hiệu suất và hiệu quả năng lượng cao nhất cho tác vụ đó.
• FPGA (Field-Programmable Gate Array): Loại IC logic có cấu trúc có thể lập trình lại sau khi sản xuất, cho phép người dùng cấu hình lại chức năng của chip để phù hợp với nhu cầu cụ thể.

Theo loại tín hiệu xử lý

Phân loại dựa trên loại tín hiệu mà IC được thiết kế để làm việc:

• IC Analog: Xử lý các tín hiệu liên tục, thay đổi mượt mà theo thời gian (ví dụ: tín hiệu âm thanh, nhiệt độ).
• IC Digital: Xử lý các tín hiệu rời rạc, chỉ có hai trạng thái logic (0 và 1). Đây là nền tảng của máy tính và các thiết bị số.
• IC Mixed-signal: Xử lý cả tín hiệu analog và digital trên cùng một chip, thường dùng làm cầu nối giữa thế giới vật lý (analog) và thế giới số (digital).

Minh họa hoặc biểu đồ liên quan đến xử lý tín hiệu analog và digital

Theo mức độ tích hợp

Phân loại dựa trên số lượng transistor hoặc cổng logic được tích hợp trên một chip:

• SSI (Small-Scale Integration): Tích hợp vài chục đến vài trăm transistor (hoặc vài cổng logic).
• MSI (Medium-Scale Integration): Tích hợp vài trăm đến vài ngàn transistor.
• LSI (Large-Scale Integration): Tích hợp vài ngàn đến vài chục ngàn transistor.
• VLSI (Very Large-Scale Integration): Tích hợp vài chục ngàn đến hàng triệu transistor. Đây là công nghệ làm nên các CPU, bộ nhớ mật độ cao.
• ULSI (Ultra Large-Scale Integration): Mức độ tích hợp cao hơn nữa, từ hàng triệu đến hàng tỷ transistor (ví dụ: các bộ vi xử lý hiện đại nhất).

Sự đa dạng trong phân loại cho thấy sự phát triển mạnh mẽ và khả năng ứng dụng rộng rãi của IC trong hầu hết mọi lĩnh vực kỹ thuật và đời sống, không ngừng thúc đẩy sự tiến bộ của công nghệ.
