Việc hiểu rõ cách vẽ thấu kính hội tụ không chỉ quan trọng trong môn Vật lý mà còn hữu ích cho những ai yêu thích vẽ kỹ thuật và kiến trúc. Bài viết này tại We Art Studio sẽ cung cấp một hướng dẫn chi tiết, giúp bạn dễ dàng mô phỏng thấu kính hội tụ một cách chính xác và trực quan nhất.
Việc nắm vững các kỹ thuật vẽ cơ bản là nền tảng quan trọng, tương tự như khi bạn tìm hiểu về cách vẽ áo dài nữ, sự tỉ mỉ và chính xác luôn được đề cao trong mọi tác phẩm nghệ thuật và kỹ thuật.
Tìm Hiểu Về Thấu Kính Hội Tụ Trước Khi Vẽ
Trước khi bắt tay vào vẽ thấu kính, việc hiểu rõ cấu tạo và nguyên lý của nó là vô cùng cần thiết. Thấu kính hội tụ, thường được làm từ thủy tinh hoặc nhựa trong suốt, có đặc điểm phần rìa mỏng hơn phần giữa. Hình dạng phổ biến của nó là hai mặt lồi hoặc một mặt phẳng và một mặt lồi. Các yếu tố quang học quan trọng bao gồm quang tâm O, là điểm chính giữa thấu kính mà tia sáng đi qua không bị lệch hướng. Trục chính là đường thẳng đi qua quang tâm và vuông góc với mặt thấu kính.
Trên trục chính, có hai tiêu điểm chính là F (tiêu điểm vật) và F’ (tiêu điểm ảnh), nằm đối xứng nhau qua quang tâm O. Khoảng cách từ quang tâm O đến mỗi tiêu điểm được gọi là tiêu cự f của thấu kính (OF = OF’ = f). Nguyên lý cơ bản của thấu kính hội tụ là nó làm hội tụ một chùm tia sáng song song với trục chính tại tiêu điểm ảnh F’. Nắm vững những khái niệm này sẽ giúp quá trình vẽ hình ảnh thấu kính trở nên dễ dàng và chính xác hơn rất nhiều.
Chuẩn Bị Dụng Cụ Cần Thiết Để Vẽ Thấu Kính

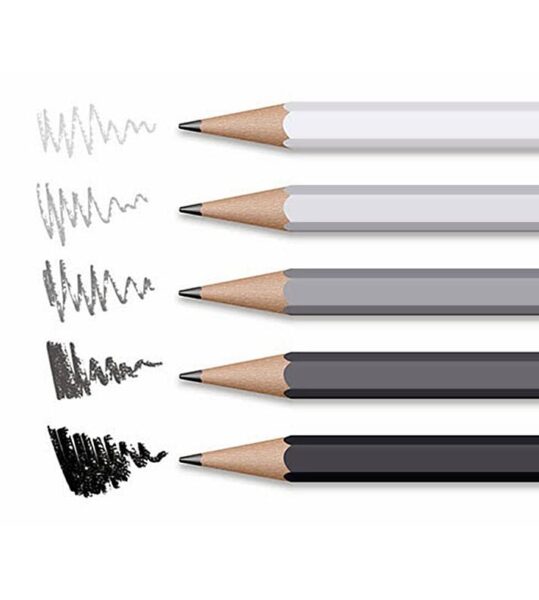

Để thực hiện cách vẽ thấu kính hội tụ một cách tốt nhất, bạn cần chuẩn bị một số dụng cụ vẽ cơ bản. Một tờ giấy vẽ trắng sạch sẽ là không thể thiếu. Bạn nên sử dụng bút chì loại HB để phác thảo những đường nét ban đầu và bút chì 2B để tô đậm các đường chính hoặc tia sáng quan trọng, giúp bản vẽ rõ ràng hơn. Một cục tẩy chất lượng tốt sẽ giúp bạn sửa lỗi dễ dàng mà không làm bẩn giấy.
Xem Thêm Bài Viết:- Ngành Giáo dục Tiểu học: Thông tin Toàn diện
- Lỗi PE máy giặt LG: Nguyên nhân và cách khắc phục hiệu quả nhất
- Hướng Dẫn Chi Tiết Cách Tạo Ảnh Truyện Tranh Anime
- Top Trường Đào Tạo Ngôn Ngữ Trung Uy Tín Tại Việt Nam
- 1990 mua xe màu gì hợp mệnh Lộ Bàng Thổ?
Thước kẻ thẳng là dụng cụ bắt buộc để vẽ trục chính và các tia sáng thẳng. Compa sẽ cần thiết để vẽ các cung tròn tạo nên hình dạng của thấu kính, đảm bảo độ cong đều và đối xứng. Mặc dù trong nhiều trường hợp vẽ cơ bản không yêu cầu độ chính xác tuyệt đối về góc khúc xạ, nhưng nếu bạn muốn đi sâu vào kỹ thuật vẽ tia sáng phức tạp hơn, một chiếc thước đo độ có thể hữu ích. Tuy nhiên, với hướng dẫn này, những dụng cụ kể trên là đủ để bạn bắt đầu.
Các Bước Cơ Bản Trong Cách Vẽ Thấu Kính Hội Tụ
Quy trình vẽ thấu kính có thể được chia thành các bước rõ ràng để bạn dễ dàng theo dõi và thực hiện. Việc tuân thủ trình tự này sẽ giúp bạn tạo ra một hình vẽ chính xác và khoa học, phản ánh đúng bản chất của một hệ quang học đơn giản.
Bước 1: Vẽ Hình Dạng Của Thấu Kính Hội Tụ
Đầu tiên, bạn cần phác họa hình dạng vật lý của thấu kính hội tụ. Sử dụng compa, vẽ hai cung tròn có cùng bán kính và tâm nằm trên một đường thẳng tưởng tượng sẽ là trục đối xứng của thấu kính. Hai cung tròn này nên được vẽ sao cho chúng giao nhau ở hai đầu, tạo thành hình dạng lồi đặc trưng của thấu kính. Điểm chính giữa của thấu kính, nơi nó dày nhất, chính là quang tâm O. Sau đó, dùng thước kẻ vẽ một đường thẳng nằm ngang đi qua quang tâm O, đây chính là trục chính (ký hiệu là Δ) của thấu kính. Đường trục chính này phải vuông góc với mặt phẳng của thấu kính tại quang tâm O.
Bước 2: Xác Định Các Điểm Quan Trọng Trên Trục Chính
Sau khi đã có hình dạng thấu kính và trục chính, bước tiếp theo là xác định các điểm quang học quan trọng. Trên trục chính, bạn cần đánh dấu hai tiêu điểm chính: tiêu điểm vật F và tiêu điểm ảnh F’. Hai tiêu điểm này nằm ở hai phía của thấu kính và đối xứng nhau qua quang tâm O. Khoảng cách từ O đến F và từ O đến F’ được gọi là tiêu cự f của thấu kính (OF = OF’ = f). Ví dụ, nếu đề bài cho tiêu cự là 5 đơn vị chiều dài (ví dụ cm), bạn sẽ đo từ O sang phải 5 đơn vị để có F’ và sang trái 5 đơn vị để có F (hoặc ngược lại tùy quy ước chiều truyền sáng). Việc xác định chính xác vị trí các tiêu điểm này là cực kỳ quan trọng cho các bước dựng ảnh qua thấu kính sau này.
Bước 3: Vẽ Đường Đi Của Các Tia Sáng Đặc Biệt Qua Thấu Kính
Để dựng hình qua thấu kính hội tụ, chúng ta sử dụng đường đi của các tia sáng đặc biệt. Có ba tia sáng cơ bản bạn cần nắm vững. Tia thứ nhất là tia tới song song với trục chính; sau khi đi qua thấu kính, tia ló sẽ khúc xạ và đi qua tiêu điểm ảnh chính F’. Tia thứ hai là tia tới đi qua quang tâm O; tia này sẽ truyền thẳng mà không bị đổi hướng. Tia thứ ba là tia tới đi qua tiêu điểm vật chính F (hoặc có đường kéo dài đi qua F); sau khi qua thấu kính, tia ló sẽ song song với trục chính. Trong thực hành vẽ tia sáng, bạn chỉ cần sử dụng hai trong ba tia này là đủ để xác định vị trí ảnh của một điểm.
Kỹ Thuật Dựng Ảnh Của Vật Qua Thấu Kính Hội Tụ
Sau khi đã nắm vững các tia sáng đặc biệt, bạn có thể áp dụng chúng để dựng ảnh của một vật sáng AB đặt trước thấu kính. Tùy thuộc vào vị trí của vật so với tiêu cự, ảnh tạo ra có thể là ảnh thật hoặc ảnh ảo, với các tính chất khác nhau.
Dựng Ảnh Thật Của Vật Sáng AB
Ảnh thật được tạo thành khi vật sáng AB (thường được biểu diễn bằng một mũi tên vuông góc với trục chính, với B nằm trên trục chính và A là đỉnh mũi tên) được đặt ở vị trí ngoài khoảng tiêu cự của thấu kính hội tụ, tức là khoảng cách từ vật đến thấu kính (d) lớn hơn tiêu cự (f). Để dựng ảnh A’B’ của AB, bạn chỉ cần xét điểm A. Từ A, vẽ ít nhất hai trong ba tia sáng đặc biệt đã nêu ở trên. Ví dụ, bạn có thể vẽ một tia từ A song song với trục chính, tia ló sẽ đi qua F’. Tia thứ hai từ A đi qua quang tâm O sẽ truyền thẳng. Giao điểm của hai tia ló này chính là ảnh A’ của A. Từ A’, hạ đường vuông góc xuống trục chính, bạn sẽ được điểm B’. Vậy A’B’ là ảnh thật của AB. Ảnh thật này có đặc điểm là ngược chiều so với vật và có thể hứng được trên màn chắn. Kích thước của ảnh có thể lớn hơn, nhỏ hơn hoặc bằng vật tùy thuộc vào vị trí cụ thể của vật.
Dựng Ảnh Ảo Của Vật Sáng AB
Khi vật sáng AB được đặt trong khoảng tiêu cự của thấu kính hội tụ (tức là d < f), thấu kính sẽ cho một ảnh ảo. Quy trình vẽ ảnh ảo cũng tương tự như vẽ ảnh thật. Từ điểm A của vật, bạn cũng vẽ hai trong ba tia sáng đặc biệt. Tuy nhiên, trong trường hợp này, các tia ló sau khi đi qua thấu kính sẽ không hội tụ thực sự mà lại phân kỳ. Để tìm ảnh A’, bạn cần kéo dài các tia ló này về phía trước thấu kính (ngược chiều truyền sáng). Giao điểm của các đường kéo dài này chính là ảnh ảo A’ của A. Từ A’, hạ đường vuông góc xuống trục chính để được B’. Ảnh A’B’ tạo thành là ảnh ảo, cùng chiều với vật và luôn lớn hơn vật. Ảnh ảo không thể hứng được trên màn chắn. Đây chính là nguyên lý hoạt động của kính lúp, một ứng dụng quen thuộc của thấu kính hội tụ.
Hướng dẫn từng bước dựng ảnh ảo A'B' của vật AB khi đặt trong tiêu cự của thấu kính hội tụ
Một Số Lưu Ý Quan Trọng Khi Thực Hiện Cách Vẽ Thấu Kính Hội Tụ
Khi thực hiện cách vẽ thấu kính hội tụ, có một số điểm bạn cần lưu ý để đảm bảo bản vẽ không chỉ đẹp mắt mà còn chính xác về mặt khoa học. Đầu tiên, sự chính xác của các khoảng cách, đặc biệt là tiêu cự f và khoảng cách từ vật đến thấu kính (d), là yếu tố then chốt. Sai lệch nhỏ trong các số đo này có thể dẫn đến vị trí và tính chất ảnh bị sai lệch hoàn toàn. Bạn nên sử dụng thước đo cẩn thận.
Thứ hai, hãy sử dụng các loại nét vẽ phù hợp. Nét liền được dùng để biểu diễn vật thật, ảnh thật và các tia sáng thực tế. Ngược lại, nét đứt nên được sử dụng cho các đường kéo dài của tia sáng và để biểu diễn ảnh ảo. Điều này giúp người xem dễ dàng phân biệt các yếu tố trên bản vẽ kỹ thuật. Việc ghi chú rõ ràng các ký hiệu như O (quang tâm), F (tiêu điểm vật), F’ (tiêu điểm ảnh), A, B (vật), A’, B’ (ảnh) cũng rất quan trọng để bản vẽ mạch lạc và dễ hiểu. Cuối cùng, như bất kỳ kỹ năng nào khác, việc thực hành thường xuyên sẽ giúp bạn vẽ thấu kính ngày càng thành thạo và nhanh chóng hơn.
Hy vọng rằng với những hướng dẫn chi tiết trên từ We Art Studio, bạn đã nắm vững cách vẽ thấu kính hội tụ một cách bài bản và khoa học. Việc luyện tập thường xuyên sẽ giúp bạn không chỉ dựng hình qua thấu kính một cách chính xác mà còn phát triển kỹ năng biểu diễn quang học và tư duy logic, là nền tảng quan trọng cho nhiều lĩnh vực nghệ thuật và kỹ thuật.
