Hình elip là một đường cong quen thuộc, xuất hiện trong nhiều lĩnh vực từ nghệ thuật, kiến trúc đến kỹ thuật. Nắm vững cách vẽ hình elip bằng compa không chỉ giúp bạn tạo ra những hình vẽ chính xác mà còn mở ra nhiều ý tưởng sáng tạo. Kỹ thuật này, tuy cơ bản, đòi hỏi sự tỉ mỉ và kiên nhẫn. Đối với những ai đang bắt đầu tìm hiểu về vẽ kỹ thuật, việc hiểu rõ các hình khối cơ bản là vô cùng cần thiết. Để hiểu rõ hơn về cách vẽ hình chiếu trục đo, bạn có thể tham khảo thêm bài viết của chúng tôi.
Tại sao bạn cần thành thạo kỹ thuật vẽ hình elip?
Việc hiểu và thực hành cách vẽ đường elip không chỉ là một kỹ năng vẽ cơ bản mà còn mang lại nhiều lợi ích thiết thực. Trong lĩnh vực kiến trúc và thiết kế, hình elip thường xuyên được sử dụng để tạo ra các mái vòm duyên dáng, cửa sổ độc đáo, hoặc các chi tiết trang trí tinh xảo. Trong kỹ thuật, nhiều bộ phận máy móc, đặc biệt là các bánh răng hoặc cam, cũng có biên dạng elip. Sử dụng compa để vẽ hình bầu dục này giúp đảm bảo đường cong được mượt mà, cân đối và đạt độ chính xác cao, điều mà vẽ tay tự do khó có thể đạt được.
Bên cạnh đó, luyện tập kỹ thuật vẽ elip còn rèn luyện khả năng tư duy không gian, sự cẩn thận và độ chính xác trong thao tác. Đây là những phẩm chất quan trọng không chỉ trong vẽ kỹ thuật mà còn trong nhiều ngành nghề sáng tạo khác. Khi bạn đã nắm vững cách dựng hình này, việc phác thảo các đối tượng phức tạp hơn sẽ trở nên dễ dàng hơn rất nhiều.
Chuẩn bị những dụng cụ cần thiết để vẽ elip chính xác
Để thực hiện cách vẽ hình elip bằng compa một cách hiệu quả và cho ra sản phẩm đẹp mắt, việc chuẩn bị đầy đủ dụng cụ là bước không thể thiếu. Bạn sẽ cần một chiếc compa có chất lượng tốt, đầu kim và đầu chì chắc chắn, không bị lỏng lẻo để đảm bảo các cung tròn được vẽ chính xác. Một cây thước kẻ thẳng, có vạch chia rõ ràng, sẽ giúp bạn xác định các trục và đo đạc kích thước.
Bút chì nên được chuốt nhọn để các đường kẻ được mảnh và rõ nét, giúp việc xác định giao điểm dễ dàng hơn. Giấy vẽ nên có bề mặt phẳng mịn, đủ dày để chịu được các thao tác tẩy xóa nếu cần. Đối với một số phương pháp vẽ elip phức tạp hơn, bạn có thể cần thêm hai chiếc đinh ghim nhỏ và một đoạn chỉ không co giãn. Việc lựa chọn và chuẩn bị kỹ lưỡng những dụng cụ này sẽ góp phần không nhỏ vào sự thành công của bạn khi vẽ đường cong elip.
Xem Thêm Bài Viết:- Nền xanh chữ màu gì để nổi bật và dễ đọc
- Nét Riêng Biệt Khi Vẽ Tranh Theo Yêu Cầu
- Bí Quyết Cách Vẽ Mắt Anime Nữ Lạnh Lùng Cuốn Hút
- Khám Phá Vẻ Đẹp Bất Hủ Của Tranh Vẽ Phục Hưng
- Khám Phá Các Ý Tưởng Vẽ Tranh Tết Đơn Giản Cực Đẹp
Khám phá các phương pháp vẽ hình elip phổ biến
Có nhiều phương pháp khác nhau để dựng hình elip, mỗi phương pháp có những ưu điểm và phù hợp với các tình huống cụ thể. Một trong những phương pháp phổ biến và thường được dạy trong các lớp vẽ kỹ thuật là phương pháp bốn tâm, sử dụng chủ yếu compa và thước để tạo ra một hình elip gần đúng nhưng có độ chính xác cao và đường cong mượt mà.
Một phương pháp khác cũng khá nổi tiếng là phương pháp hai tiêu điểm, hay còn gọi là phương pháp người làm vườn. Phương pháp này sử dụng hai đinh ghim cố định làm tiêu điểm, một vòng dây không co giãn và bút chì để vạch ra đường elip. Mặc dù compa không phải là công cụ chính trong toàn bộ quá trình của phương pháp này, nó vẫn có thể được dùng để xác định vị trí các tiêu điểm hoặc vẽ các cung tròn phụ trợ. Việc hiểu rõ các phương pháp này sẽ giúp bạn linh hoạt hơn trong việc lựa chọn cách vẽ elip phù hợp nhất. Sự chính xác trong từng nét vẽ là yếu tố then chốt, không chỉ khi vẽ elip mà còn khi bạn thử sức với các chủ đề phức tạp hơn như tìm hiểu cách vẽ hệ mặt trời, nơi quỹ đạo các hành tinh cũng là những đường elip.
Hướng dẫn chi tiết cách vẽ hình elip bằng compa theo phương pháp bốn tâm
Phương pháp bốn tâm là một kỹ thuật hiệu quả để vẽ hình elip chính xác chỉ với compa và thước. Phương pháp này dựa trên việc xác định bốn tâm khác nhau, từ đó vẽ các cung tròn nối tiếp nhau tạo thành đường elip hoàn chỉnh. Dưới đây là các bước thực hiện chi tiết.
Bước 1: Xác định trục và kích thước cho hình elip mong muốn
Đầu tiên, bạn cần xác định kích thước của hình elip muốn vẽ. Trên giấy vẽ, hãy kẻ hai đường thẳng vuông góc với nhau tại tâm O. Đường thẳng dài hơn là trục lớn, ký hiệu là AB, và đường thẳng ngắn hơn là trục nhỏ, ký hiệu là CD. Độ dài OA (hoặc OB) là một nửa trục lớn, và độ dài OC (hoặc OD) là một nửa trục nhỏ. Ví dụ, nếu bạn muốn vẽ một hình elip có trục lớn dài 10cm và trục nhỏ dài 6cm, thì OA = 5cm và OC = 3cm. Đảm bảo các đường trục này được vẽ rõ ràng và chính xác.
Bước 2: Tìm các điểm tâm để vẽ cung tròn cho elip
Sau khi đã có hai trục AB và CD, bước tiếp theo trong cách vẽ hình elip bằng compa là tìm ra bốn tâm để vẽ các cung tròn. Đầu tiên, nối điểm A và điểm C. Tiếp theo, đặt một chân compa tại tâm O, mở compa với bán kính bằng OA (nửa trục lớn). Vẽ một cung tròn nhỏ cắt đường thẳng chứa trục nhỏ CD kéo dài tại điểm M.
Sau đó, đặt một chân compa tại điểm C, mở compa với bán kính bằng CM (khoảng cách từ C đến điểm M vừa tìm được). Vẽ một cung tròn cắt đoạn thẳng AC tại điểm E. Cuối cùng, dựng đường trung trực của đoạn thẳng AE. Giao điểm của đường trung trực này với trục lớn AB sẽ là tâm O1, và giao điểm với trục nhỏ CD (hoặc đường kéo dài của nó) sẽ là tâm O2. Lấy đối xứng O1 qua tâm O ta được tâm O3 trên trục AB, và lấy đối xứng O2 qua tâm O ta được tâm O4 trên trục CD (hoặc đường kéo dài của nó). Vậy là bạn đã có đủ bốn tâm O1, O2, O3, O4.
Bước 3: Sử dụng compa nối các cung tròn để tạo thành hình elip
Với bốn tâm đã xác định, giờ bạn sẽ dùng compa để vẽ các cung tròn tạo thành đường cong elip. Đặt chân kim của compa vào tâm O1, mở compa với bán kính bằng O1A. Vẽ một cung tròn từ điểm A cho đến khi gặp đường thẳng nối O1 và O2 (và đường nối O1 và O4 đối xứng).
Tiếp theo, chuyển chân kim compa sang tâm O2, điều chỉnh bán kính compa bằng O2C. Vẽ một cung tròn nối tiếp cung vừa vẽ, từ điểm giao với đường O1O2 đến điểm C, và tiếp tục đến điểm giao với đường O2O3. Lặp lại tương tự với tâm O3, bán kính O3B, để vẽ cung qua điểm B. Cuối cùng, sử dụng tâm O4, bán kính O4D, để vẽ cung còn lại nối qua điểm D và hoàn thiện hình elip. Hãy đảm bảo các cung tròn tiếp xúc với nhau một cách mượt mà tại các điểm nối.
Bước 4: Hoàn thiện và tinh chỉnh đường cong elip đã vẽ
Sau khi đã nối các cung tròn, bạn gần như đã hoàn thành cách vẽ hình elip bằng compa. Bước cuối cùng là kiểm tra lại toàn bộ đường cong. Quan sát xem các điểm nối giữa các cung tròn có thực sự mượt mà và tiếp tuyến với nhau không. Nếu có những điểm gãy khúc hoặc không đều, bạn có thể nhẹ nhàng điều chỉnh lại bằng compa hoặc tẩy đi vẽ lại phần đó.
Khi đã hài lòng với hình dạng của elip, hãy dùng tẩy để xóa đi các đường dựng thừa như các đường trục ban đầu (nếu muốn chỉ giữ lại đường elip), các đường trung trực, và các ký hiệu điểm phụ. Việc này sẽ làm cho hình elip của bạn trở nên sạch sẽ và chuyên nghiệp hơn. Một đường elip được vẽ cẩn thận sẽ có tính thẩm mỹ cao và thể hiện được kỹ năng của người vẽ.
Những lưu ý quan trọng để vẽ hình elip bằng compa đẹp và chuẩn
Để cách vẽ hình elip bằng compa đạt kết quả tốt nhất, có một số điểm bạn cần lưu ý. Chất lượng của compa rất quan trọng; một chiếc compa chắc chắn, không bị xê dịch khi xoay sẽ giúp các cung tròn đều và chính xác. Đầu bút chì gắn vào compa nên luôn giữ nhọn để nét vẽ được mảnh và không bị lem.
Khi xoay compa, hãy giữ cố định chân kim tại tâm và dùng lực tay đều, nhẹ nhàng để đầu chì lướt trên giấy. Tránh ấn quá mạnh có thể làm rách giấy hoặc làm thay đổi bán kính đã đặt. Một mẹo nhỏ là nghiêng nhẹ compa theo chiều vẽ. Đặc biệt quan trọng là phải đảm bảo các cung tròn tiếp tuyến với nhau một cách trơn tru tại các điểm nối, tránh tạo ra các góc nhọn hoặc điểm gãy, làm mất đi sự mềm mại của đường elip. Việc vẽ các chi tiết cong như hình elip cũng thường gặp khi bạn muốn phác họa những vật thể phức tạp hơn, ví dụ như tìm hiểu cách vẽ xe ô tô đơn giản, nơi các bánh xe hay đường nét thân xe có thể được cách điệu từ hình elip.
Ứng dụng thực tế của kỹ năng vẽ elip bằng compa
Khả năng thực hiện cách vẽ hình elip bằng compa không chỉ dừng lại ở việc hoàn thành các bài tập vẽ kỹ thuật. Kỹ năng này có rất nhiều ứng dụng trong thực tế. Trong thiết kế kiến trúc, các kiến trúc sư thường xuyên sử dụng hình elip để tạo ra các mái vòm ấn tượng, cửa sổ có hình dáng độc đáo, hoặc các chi tiết trang trí nội ngoại thất mang tính nghệ thuật cao. Một công trình có thể sử dụng hàng chục, thậm chí hàng trăm chi tiết elip khác nhau.
Trong lĩnh vực vẽ kỹ thuật và cơ khí, hình elip xuất hiện trong thiết kế các bộ phận máy móc như bánh răng elip, cam, hoặc các mặt cắt của ống trụ bị cắt xiên. Vẽ chính xác các hình elip này là yêu cầu bắt buộc để đảm bảo các chi tiết khớp nối và hoạt động trơn tru. Ngay cả trong nghệ thuật và thiết kế đồ họa, hình elip cũng được dùng để tạo bố cục, phác họa đối tượng hoặc làm nền tảng cho các thiết kế logo, biểu tượng. Thậm chí, khi đi sâu vào các mô hình cụ thể, ví dụ như trong cách vẽ xe ô tô ferrari, các đường cong khí động học tinh tế cũng thường được dựa trên hoặc phát triển từ hình elip.

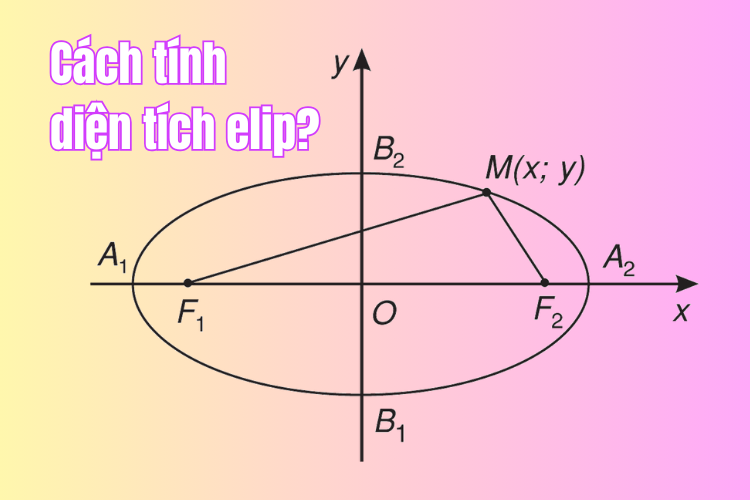

Một ví dụ về ứng dụng của hình elip trong thiết kế kiến trúc, như mái vòm hoặc cửa sổ
Thông qua hướng dẫn chi tiết này, We Art Studio hy vọng bạn đã nắm vững cách vẽ hình elip bằng compa một cách chính xác và hiệu quả. Việc luyện tập thường xuyên sẽ giúp bạn ngày càng thành thạo kỹ năng này, mở ra nhiều khả năng sáng tạo trong học tập và công việc. Chúc bạn thành công trên con đường chinh phục nghệ thuật vẽ!
